T02-a2 információs tábla Kormányablak

T02-a2 konszignáció szerinti információs tábla Kormányablakokhoz

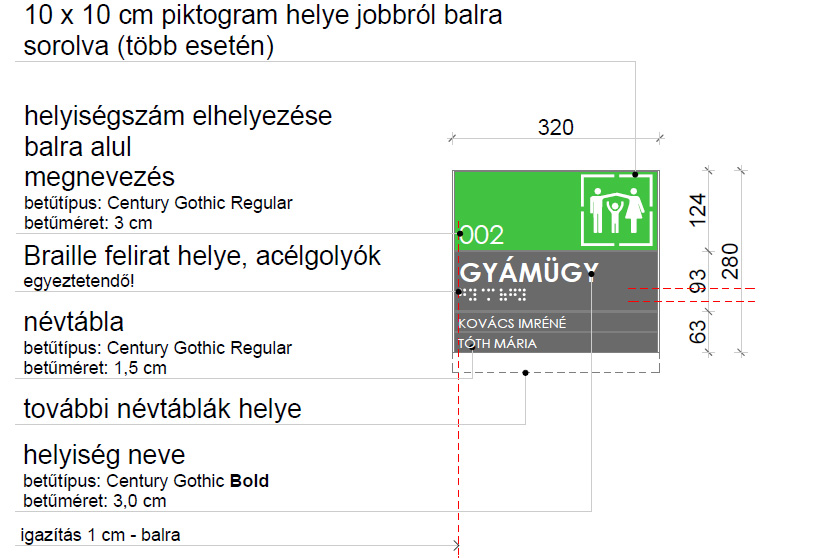

helyiség felirat névvel (MINTA)

beltéri moduláris panelrendszerű alumínium tájékoztató fali tábla, klipszekkel felszerelhető egyenes panelekkel

alumínium profil, egyenes végzáró profilokkal

részletes kialakítás lásd. grafikai terv

méret: a rákerülő végleges tartalom függvénye, 320 x (217 + n x 31) mm

csatl. szerkezetek: 12,5 cm gipszkarton fal, vakolt meglevő kerámia fal

elhelyezése: elhelyezési magasság : felső síkja 1,60 m, ajtó tokjától 5 cm-re eltartva

felületképzés: 1,75 mm vtg. műanyag lemezre lézergravírozott felület

rögzítés: falra csavarozott alu sínbe pattintva - cserélhetően, illetve ragasztva - fixen

A méretek a helyszínen ellenőrizendők!

Az ábra tájékoztató jellegű, szövegét és tartalmát a megrendelővel egyeztetni kell,

a kivitelező által készíttetett gyártmányterv alapján készül.

A gyártmányterveket a tervezővel jóvá kell hagyatni gyártásba adás előtt!
