TWSI RENDSZEREK ALKALMAZÁSA A KÖZLEKEDÉSBEN

Kerékpáros - gyalogos közlekedési kapcsolatok

Azokon a helyeken, ahol a gyalogosok és a kerékpárosok közös felületen haladnak, olyan fizikai elválasztás szükséges, amit a látássérült ember a fehérbotjával érzékel. Ebből következően a sárga felfestés egyéb fizikai elválasztás nélkül nem megfelelő, balesetveszélyes. A két közlekedési felület elválasztására zónahatár jelzés telepítése szükséges, amennyiben nincs más fizikai elválasztás a két felület között, pl. kiemelt szegély, növénykazetta, zöldsáv stb.

4.5.1.     Gyalogos átvezetés kijelölt kerékpárúton

4.5.1.1        TWSI rendszerhez kapcsolódik

A kerékpárút szélét jelölő zónahatár jelzés sort vagy egyéb fizikai elválasztást veszélyre figyelmeztető taktilis jelzés szakítja meg az átkelés szélességében. A vezetősáv a veszélyre figyelmeztető taktilis jelzés előtt 50 cm távolságban véget ér. A minimum 30 cm hasznos szélességű és min. 56 cm hasznos hosszúságú orientációs sáv az átkelés tengelyében van, és a legközelebbi TWSI jelzésig vagy egyéb követhető elemig el kell vezetni.

95. ábra: gyalogos átvezetés kijelölt kerékpárúton, TWSI jelrendszerhez kapcsolódóan

4.5.1.2        Nincs kapcsolódó TWSI

A kerékpárút szélét jelölő zónahatár jelzés sort vagy egyéb fizikai elválasztást veszélyre figyelmeztető taktilis jelzés szakítja meg az átkelés szélességében. A veszélyre figyelmeztető taktilis jelzéshez nem vezet orientációs sáv.

97. ábra: gyalogos átvezetés kijelölt kerékpárúton, kapcsolódó TWSI jelrendszer nélkül 2.

4.5.2.     Kijelölt gyalogos-átkelőhely (zebra) kijelölt kerékpárúton

4.5.2.1        TWSI rendszerhez kapcsolódik

A kerékpárút szélét jelölő zónahatár jelzés sort vagy egyéb fizikai elválasztást veszélyre figyelmeztető taktilis jelzés szakítja meg az átkelés szélességében. A vezetősáv a veszélyre figyelmeztető taktilis jelzést érintve megáll. A minimum 30 cm hasznos szélességű és min. 56 cm hasznos hosszúságú orientációs sáv az átkelés tengelyében van. Az orientációs sávot a legközelebbi TWSI rendszerig vagy egyéb követhető elemig el kell vezetni.

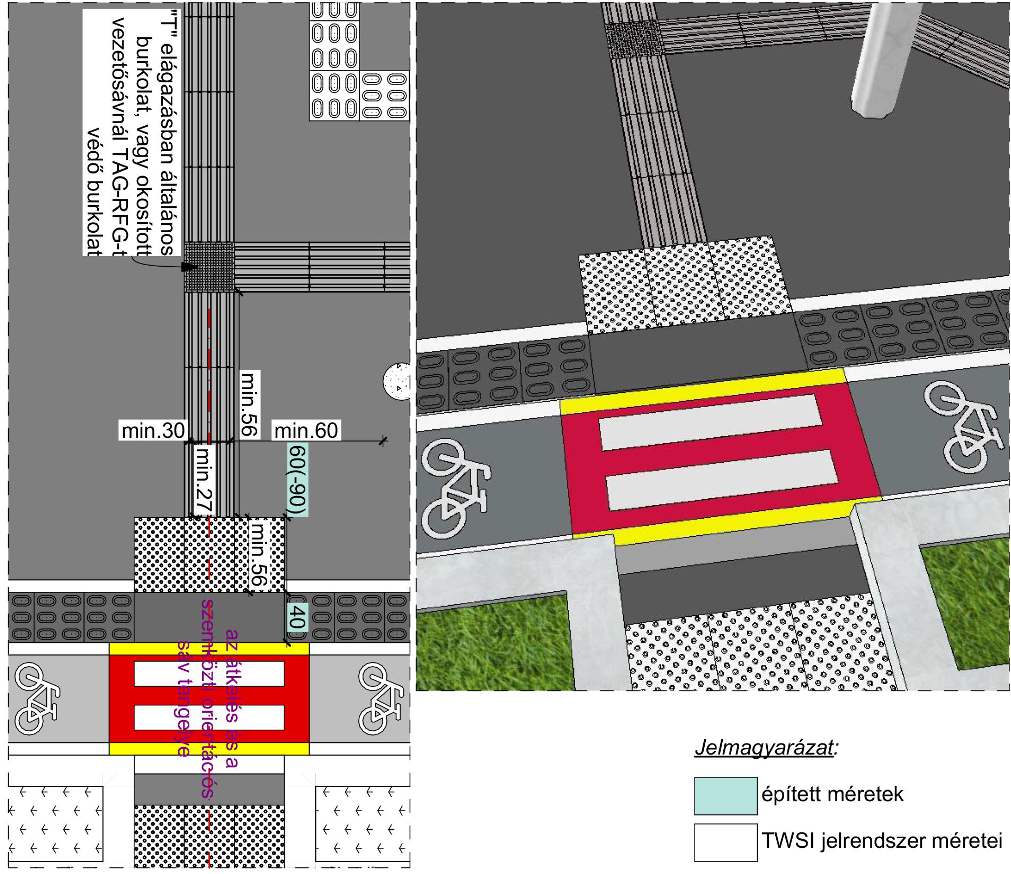

98. ábra: kijelölt gyalogos-átkelőhely kijelölt kerékpárúton, TWSI jelrendszerhez kapcsolódva

4.5.2.2        Nincs kapcsolódó TWSI

A kerékpárút szélét jelölő zónahatár jelzés sort vagy egyéb fizikai elválasztást veszélyre figyelmeztető taktilis jelzés szakítja meg az átkelés szélességében. A veszélyre figyelmeztető taktilis jelzéshez minimum 30 cm hasznos szélességű és min. 56 cm hasznos hosszúságú orientációs sáv vezet, amely érinti a veszélyre figyelmeztető taktilis jelzést. Az orientációs sávot a legközelebbi egyéb követhető elemig el kell vezetni.

99. ábra: kijelölt gyalogos-átkelőhely kijelölt kerékpárúton, nincs kapcsolódó TWSI jelrendszer
