Lépcsők

A TWSI JELRENDSZER ALKALMAZÁSA

Lépcsők

3.1.     LÉPCSŐK

A látássérült emberek számára a lépcső nem minősül akadálynak, de veszélyforrás lehet. Ezért a TWSI jelrendszer alkalmazása során különösen figyelni kell arra, hogy a lépcsőket jól észlelhetően és következetesen jelezzük.

A látássérült emberek biztonsága érdekében a lépcsőket az alábbiakban leírtak szerint kell TWSI jelek alkalmazásával jelölni:

·         Egyetlen, max. 20 cm magas fellépést nem kell jelezni.

·         Zárt, csak lépcsőt tartalmazó lépcsőházban sem szükséges a lépcsőt TWSI rendszerrel jelezni, azonban a lépcsőkaronkénti 1. és utolsó lépcsőélet tónuskontraszttal kell jelölni.

A veszélyre figyelmeztető taktilis jelzést a felső / alsó lépcsőfoktól 30(-50) cm távolságban kezdődően kell elhelyezni a lépcsőfok teljes szélességében.

Ahol a vezetősáv a lépcső alsó vagy felső lépcsőfokához érkezik (a lépcső tengelyében), azt a veszélyre figyelmeztető taktilis jelzésig el kell vezetni.

Az MVGYOSZ nem tekinti akadálymentesnek az alábbiakat:

·         Olaszlépcső: a mély belépéseket a látássérült emberek nem érzékelik folyamatos lépcsősorként, a különálló fellépések fokozottan botlásveszélyesek számukra.

·         Elfogyó lépcső: az érkező / induló felület lejtése miatt a fokok fellépési magassága nem állandó, ez botlásveszélyes

·         Esésvonalra nem merőleges lépcsőéleket tartalmazó lépcső: MSZ CEN/TR 17621:2023, 43. ábra is tiltja

·         Lépcsőbe integrált rámpa: fokozottan balesetveszélyes minden használó számára, kifejezetten kerülendő! Ilyen lépcsők lehetőség szerint ne készüljenek, meglévők esetében kérjük másik, akadálymentes útvonal kijelölését.

A lépcsőkarok közötti pihenő maximális hossza 3 méter. A két lépcsőkar közötti, 3 m-nél nagyobb távolságot az MVGYOSZ két külön lépcsőként kezeli a TWSI jelek tekintetében.

A lépcsőkaronkénti első, és utolsó lépcsőél kontrasztos éljelölése TWSI rendszertől függetlenül minden lépcsőnél szükséges.

35.  ábr

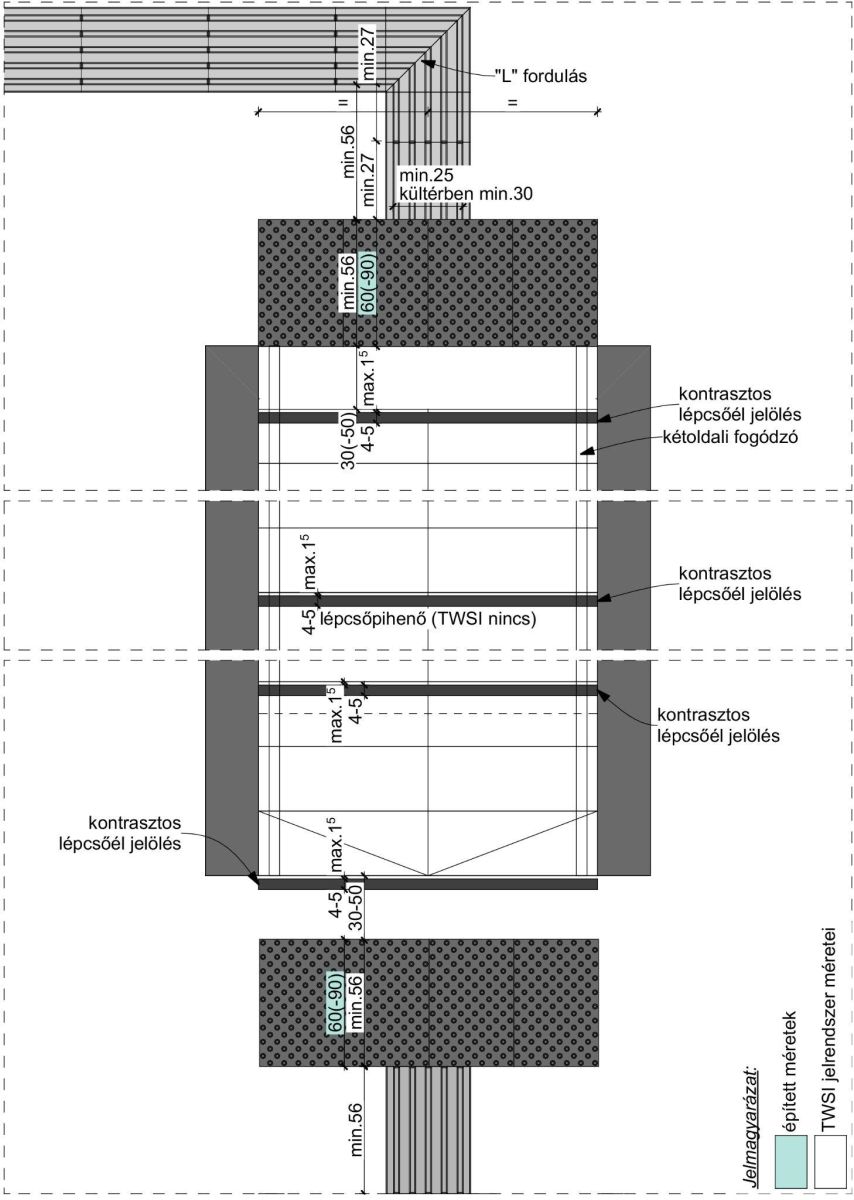

35 ábra: lépcsők jelzése

Ha egy széles lépcsőt közbenső korláttal látnak el, akkor a vezetősávnak az akadálymentes lépcsőszélesség-szakasz közepére kell vezetnie.

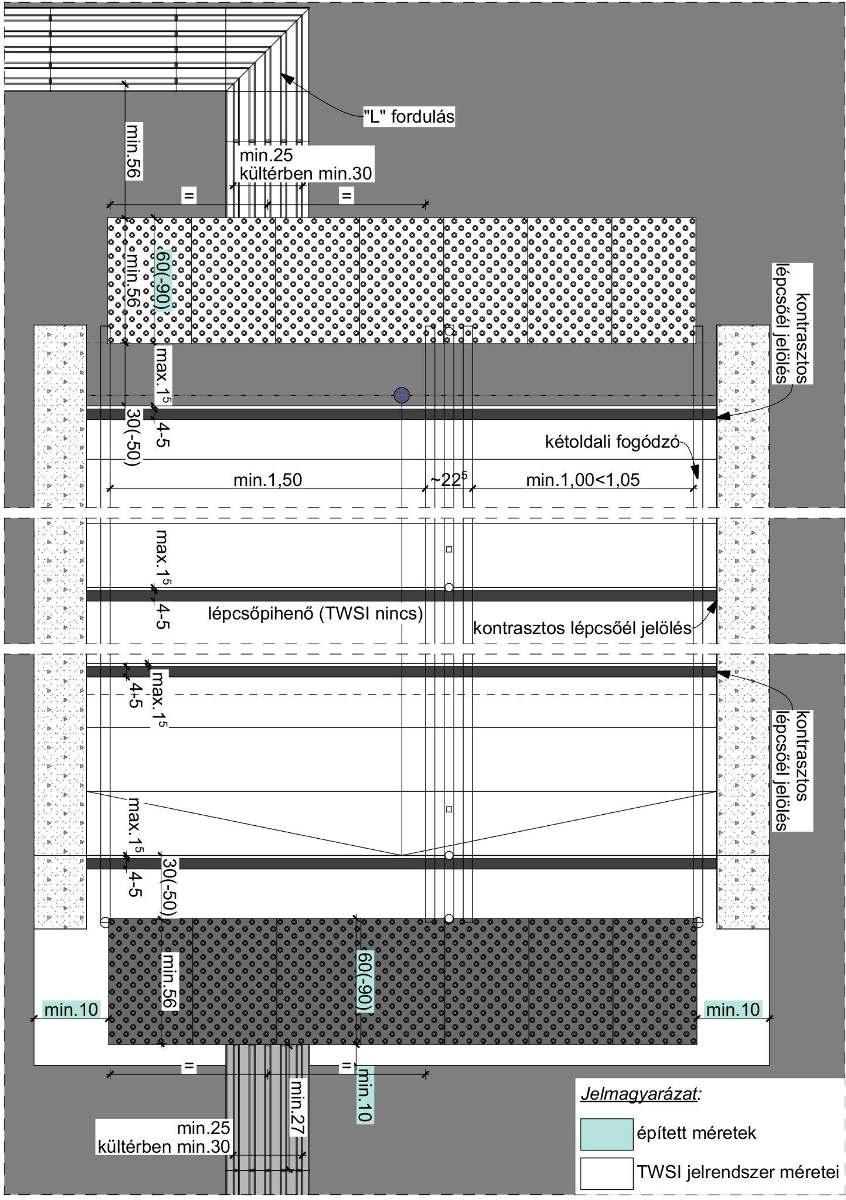

35.  ábra: osztott lépcső jelzése

A látássérült emberek biztonságos közlekedése érdekében mindig biztosítani kell a megfelelő megvilágítást a lépcsőn.

Sárkaparó rácsra / folyóka rácsra TWSI rendszert nem lehet telepíteni. Ha vezetősáv érkezik a sárkaparó rácshoz / folyóka rácshoz, akkor az a rács szélénél megszakad, majd a rács másik oldalán folytatódik tovább. Ha egy rács a TWSI jelrendszer felületébe vagy a vezetősávhoz 60 cm-nél közelebb esne a szerkesztési szabályok szerint, akkor lehetőség szerint a rács helyezendő át. Amennyiben erre nincs lehetőség, úgy a TWSI rendszer tervezendő át akként, hogy a szerkesztési szabályoknak a lehetőségekhez képest a lehető legjobban megfeleljen. Pl.: lépcső alján elhelyezett rácsos folyóka miatt nem lehet a veszélyre figyelmeztető taktilis jelzést az alsó lépcsőéltől 30(-50) cm-re kezdeni, ekkor távolabb, de közvetlenül a folyóka mellé kell azt elhelyezni.

Ha egy magasságkülönbség áthidalására akadálymentes használatú lépcső és akadálymentes rámpa is rendelkezésre áll, akkor általában a vezetősáv a lépcsőhöz vezet, kivéve, ha a rámpán való közlekedés egyszerűbb és rövidebb haladást tesz lehetővé. Ha lépcső és felvonó / mozgólépcső / mozgójárda is rendelkezésre áll, akkor mindegyik lehetőséghez vezessen vezetősáv.

3.1.1. Előlépcsők

Új előlépcsők esetében az érkezési felület mérete az akadálymentesség elvei szerint kerüljön megtervezésre.

Ha van a lépcső alján vezetősáv, az az elsődlegesen nyíló ajtószárny tengelyébe kerüljön. Automata tolóajtó esetén a szabad nyílás közepére tervezendő. Ha burkolati rakásminta miatt ettől el kell térni kis mértékben, akkor a kilincs felé szükséges eltolni a vezetősávot.

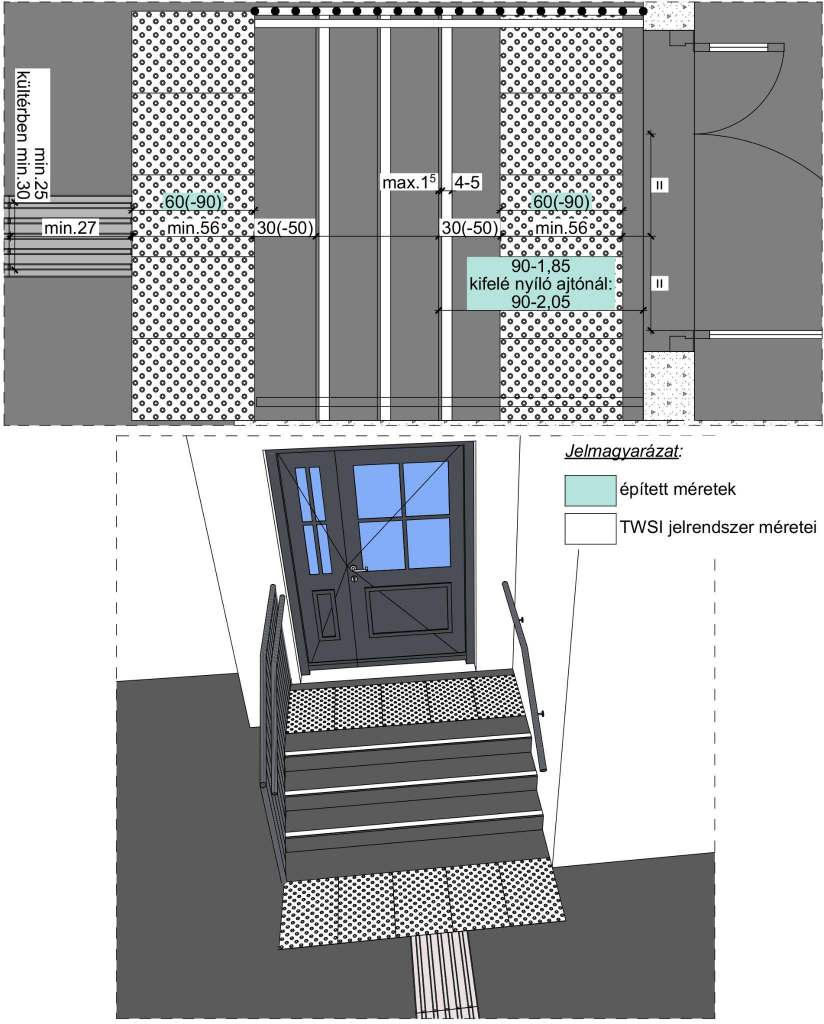

37. ábra: befelé nyíló és tolóajtónál 90-185 cm / kifelé nyíló ajtónál 90-205 cm mélységű előlépcső jelzése

Ahol az előlépcső felső éle és a bejárati ajtó között a szabad hely a befelé nyíló ajtónál meghaladja a 190 cm-t, a kifelé nyíló ajtónál pedig a 210 cm-t, és a szabad szélesség több, mint 300 cm, ott a veszélyre figyelmeztető taktilis jelzés és a bejárati ajtó között vezetősáv is elhelyezendő az ajtóhoz. Ha van a lépcső alján vezetősáv, annak a lépcső tetején lévő vezetősávval egy tengelyen kell lennie.

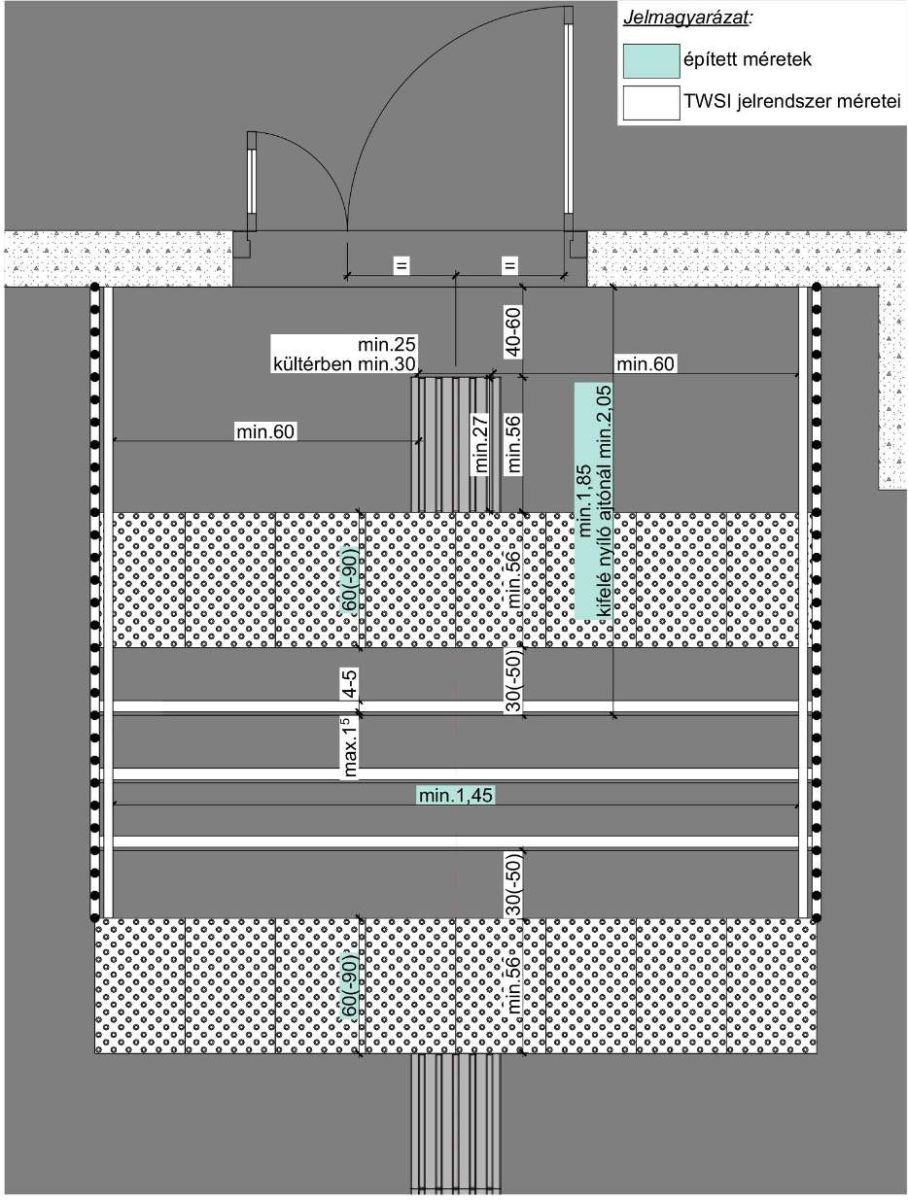

38. ábra: befelé nyíló és tolóajtónál min. 185 cm / kifelé nyíló ajtónál min. 205 cm mélységű előlépcső jelzése

(preferált), alaprajz

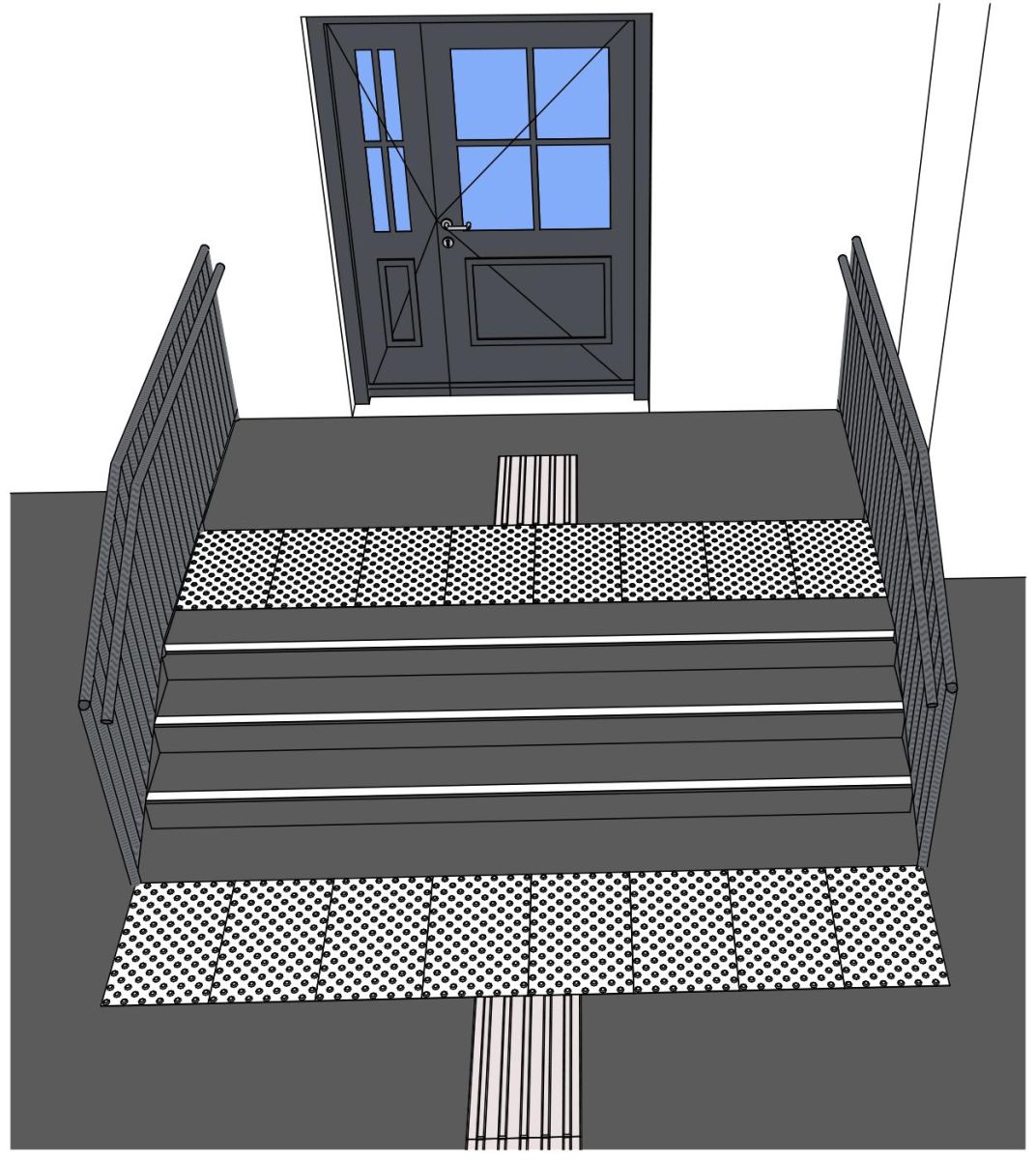

39. ábra: befelé nyíló és tolóajtónál min. 185 cm / kifelé nyíló ajtónál min. 205 cm mélységű előlépcső jelzése

(preferált), 3D

Meglévő, kis érkezési méretű előlépcsőknél, ahol annak geometriáján nem lehet változtatni - pl. tulajdonviszonyok, műemléki védettség, hely hiánya miatt - elfogadható, ha annak tetejére veszélyre figyelmeztető taktilis jelzés nem kerül elhelyezésre, de ebben az esetben is szükséges a lépcsőélek tónuskontrasztos jelölése. Az ilyen jellegű lépcsők a látássérült emberek számára botlásveszélyesek, ezért alkalmazásuk kerülendő.

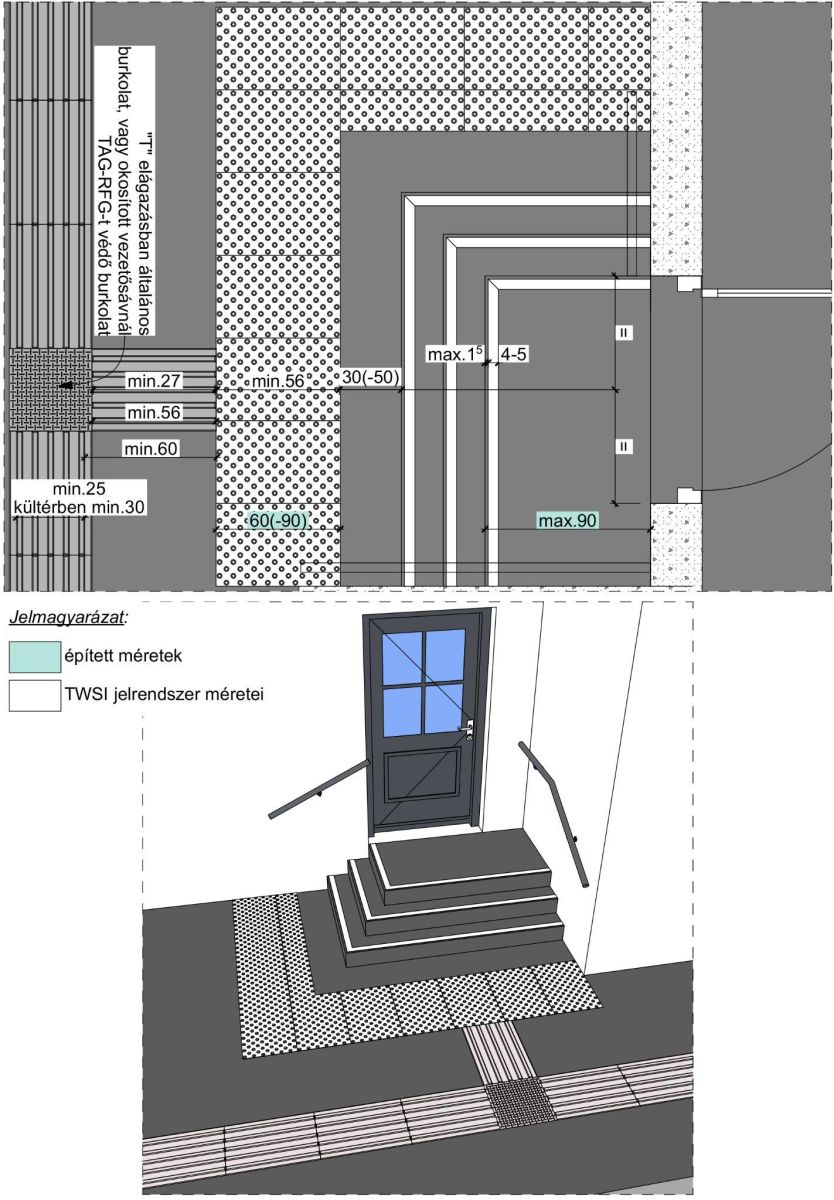

40. ábra: kicsi előlépcső jelzése
